產品描述
參數
技術參數
★ 安裝場所∶戶內安裝; 額定頻率∶ 50Hz
★ 負荷的功率因數∶ COSg=0.8(滯后)
★ 表面爬電距離∶ 滿足 Ⅱ級污穢等級要求
★ 產品性能符合標準∶GB/T20840. 1GB/T20840.3
★ 額定絕緣水平∶ 6kV∶ 7.2/32/60 kV 12kV:12/42/75 kV
★ 其它技術參數見下表
| 型號 | 額定電壓比(kV) | 額定二次輸出(VA) | 極限輸 出 (VA) | 接線圖 | ||
| 0.2 | 0.5 | 3P/6P | ||||

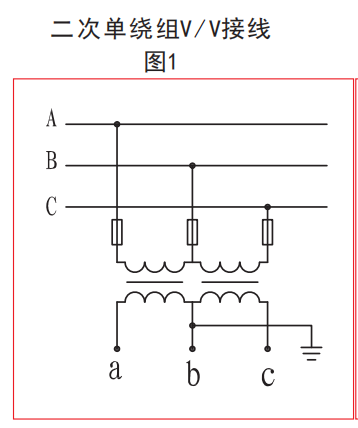

| JDZ9-6/10 | 6/0.1;10/0.1 | 30 | 50 | / | 400 | 見附表圖1 |

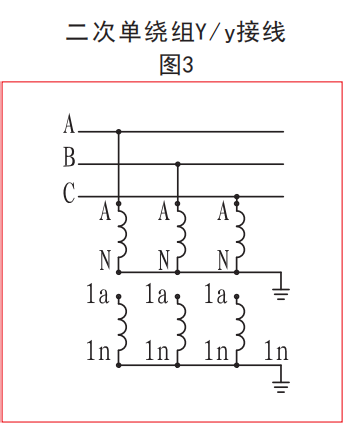

| 6/√3/0.1/√3/,10√3/0.1/V3 | 20 | 30 | / | 500 | 見附表圖3 | |

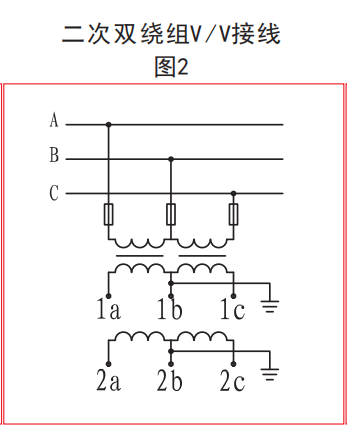

| JDZF9-6/10 | 6/0.1/0.1;10/0.1/0.1 | 30 | 50 | / | 400 | 見附表圖2 |

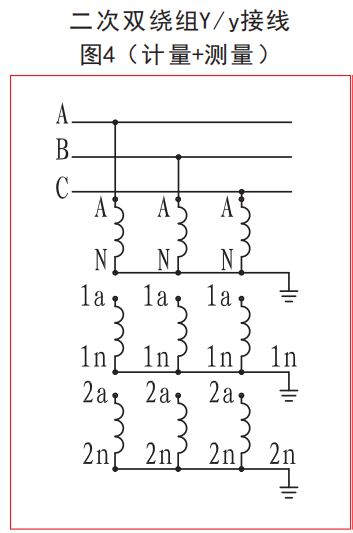

| JDZF9-10 | 10/√3/0.1/√3/0.1/√3 | 20 | 30 | / | 500 | 見附表圖4 |
| JDZX9-6 | 6/√3/0.1/√3/0.1/3 | 20 | 30 | 100 | 500 | 見附表圖5 |
| JDZX9-10 | 10/√3/0.1/√3/0.1/3 | 20 | 30 | 100 | 500 | 見附表圖5 |
| JDZXF9-6 | 6/√3/0.1/√3/0.1√3/0.1/3 | 20 | 30 | 100 | 500 | 見附表圖6 |
| JDZXF9-10 | 10/√3/0.1/√3/0.1√3/0.1/3 | 20 | 30 | 100 | 500 | 見附表圖6 |
注∶ 用戶如有特殊要求可以與我公司協商確定

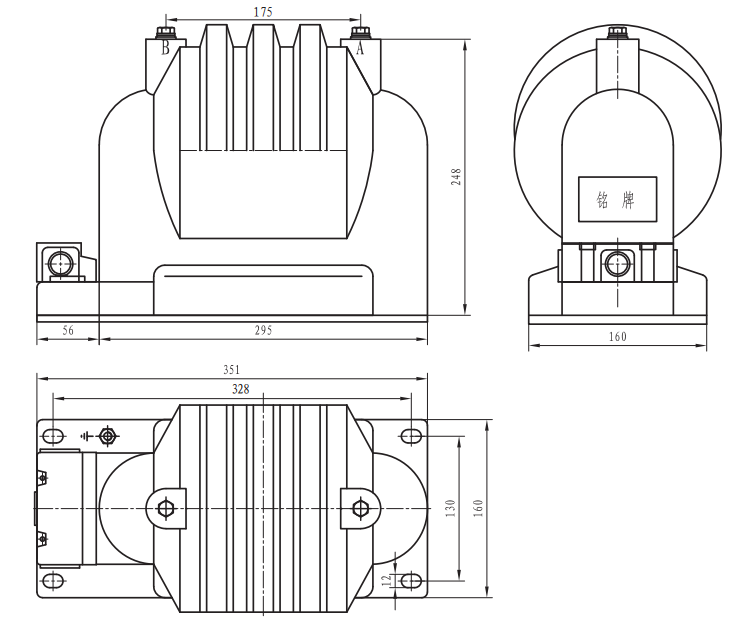

外形尺寸圖
 |
 |
 |
 |
 |
 |
